Блоки материалов и стандартные изделия

В каталоге ниже — редактируемые блоки wiki и встроенный справочник стандартных изделий (метизы). Заголовок раздела можно нажать, чтобы свернуть или развернуть содержимое. Редактировать блоки wiki могут только администраторы.

Каталог материалов

Ниже — ваши блоки wiki и справочник стандартных изделий (метизы). Каждый раздел можно свернуть.

Стандартные изделия (метизы) 10 позиций · чертежные образцы как на ptresheniya.ru

Ориентир по ГОСТ и типовым аналогам DIN/ISO. Тексты и кнопки «Открыть ГОСТ» — на ptresheniya.ru/hardware. Рисунки ниже — локальные копии из каталога (исходно с Tilda CDN).

  • Схема: винт с потайной головкой ГОСТ 17475-80
    Винт с потайной головкой — ГОСТ 17475-80 Заменители: DIN 963; ISO 2009; ISO 7046

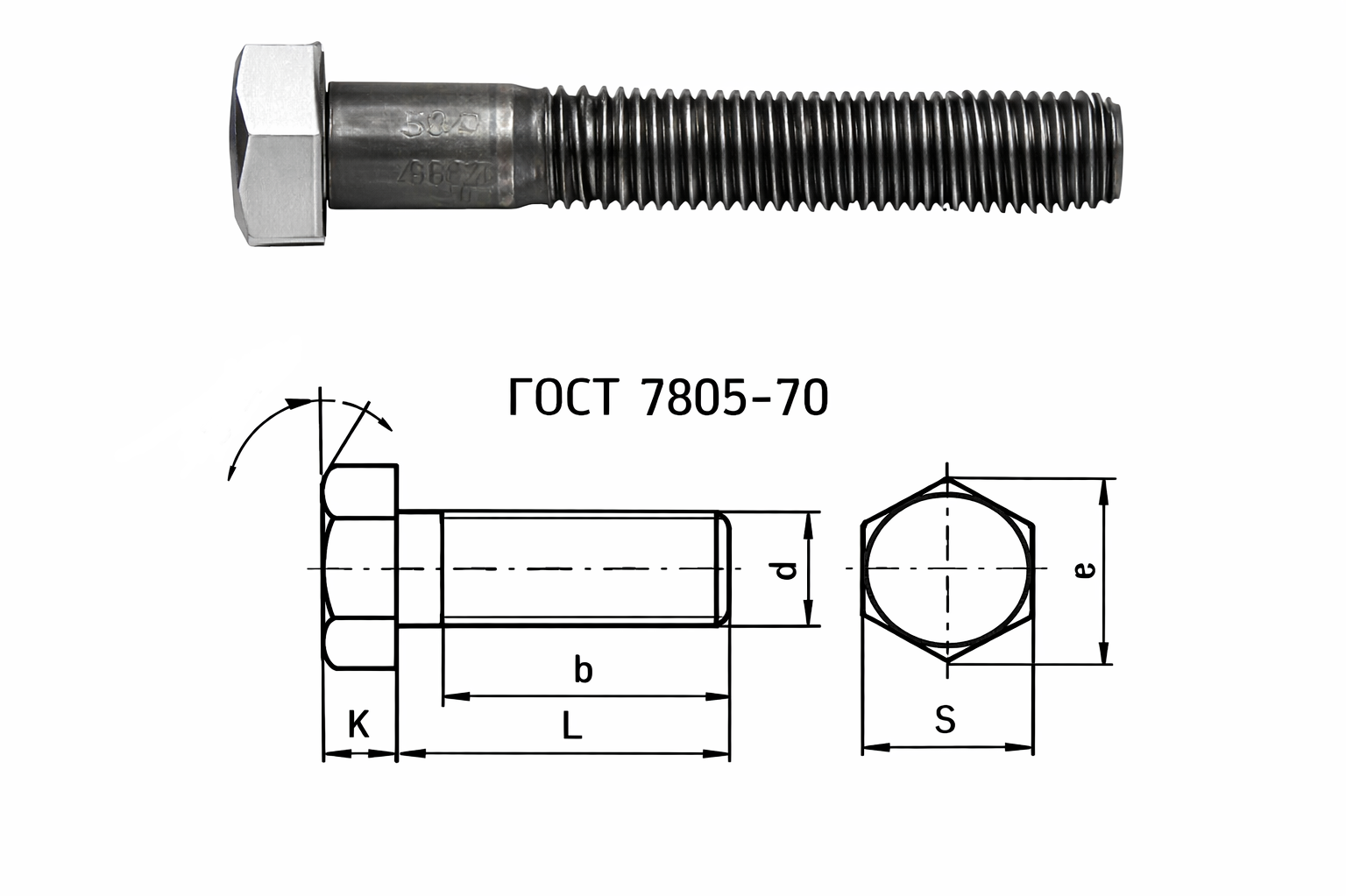

  • Схема: болт с шестигранной головкой ГОСТ 7805-70
    Болт шестигранный — ГОСТ 7805-70 Заменители: DIN 933; ISO 4014

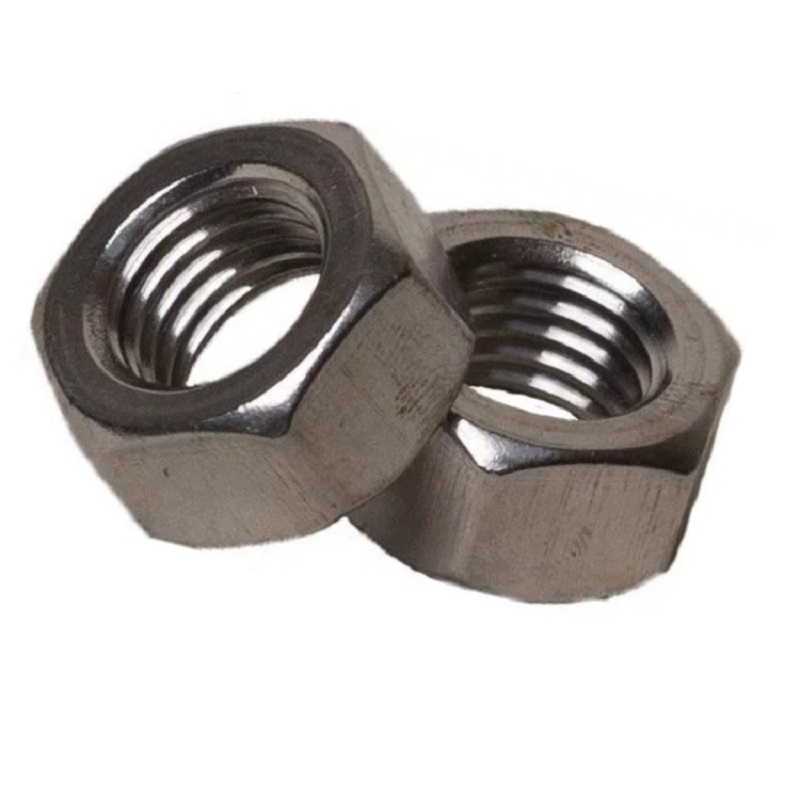

  • Схема: гайка шестигранная ГОСТ 5915-70
    Гайка шестигранная — ГОСТ 5915-70 Заменители: DIN 555; ISO 4034

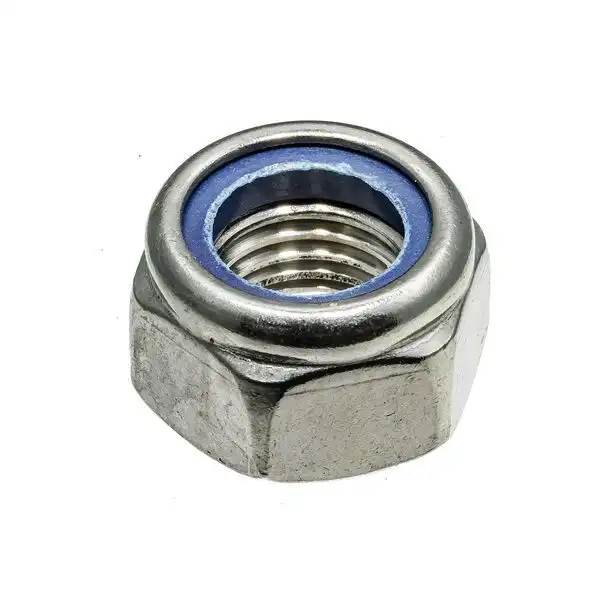

  • Схема: гайка шестигранная самоконтрящаяся ГОСТ 50273-92
    Гайка шестигранная самоконтрящаяся — ГОСТ 50273-92 Заменители: DIN 982; ISO 7040; ISO 10512

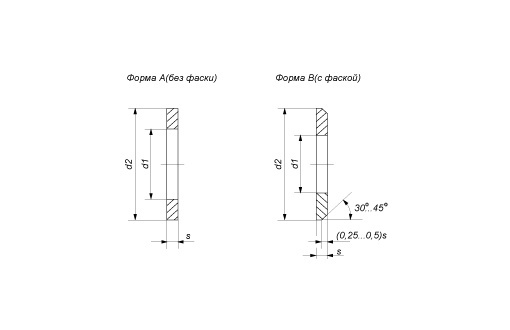

  • Схема: шайба ГОСТ 11371-78
    Шайба — ГОСТ 11371-78 Заменители: DIN 125 А; ISO 7089
  • Схема: масленка ГОСТ 19853-74
    Масленка — ГОСТ 19853-74 Заменители: DIN 3404

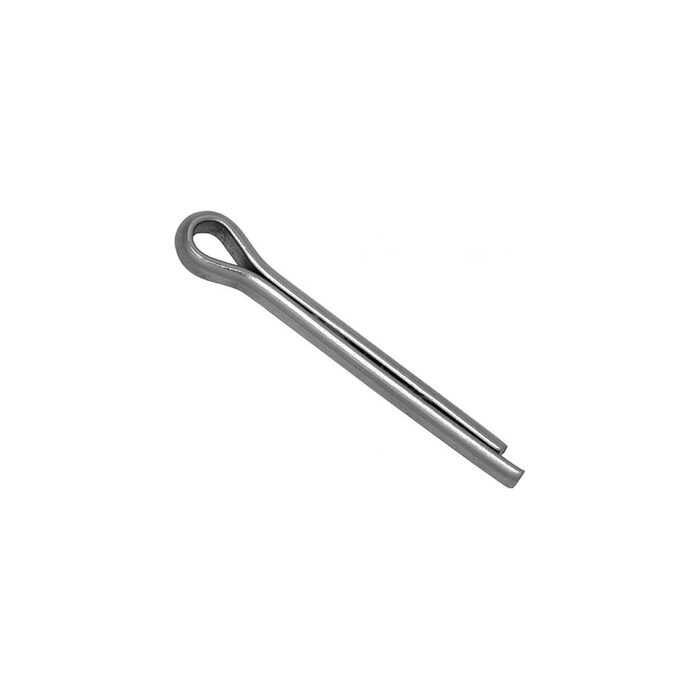

  • Схема: шплинт ГОСТ 397-79
    Шплинт — ГОСТ 397-79 Заменители: DIN 94; ISO 1234

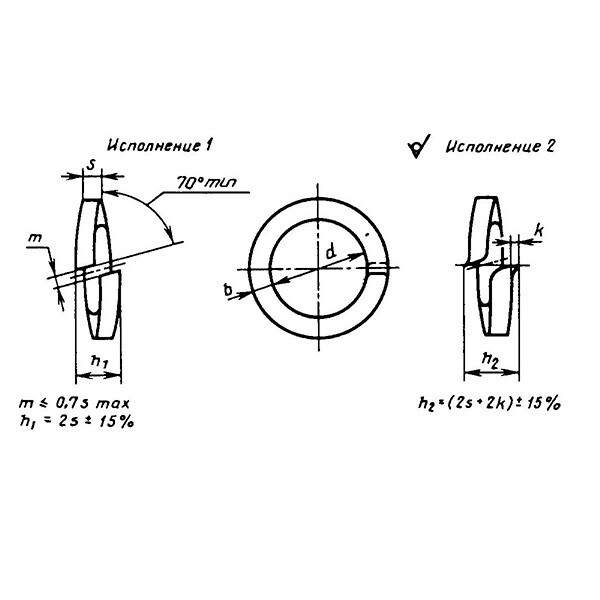

  • Схема: шайба пружинная ГОСТ 6402-70
    Шайба пружинная — ГОСТ 6402-70 Заменители: DIN 7980

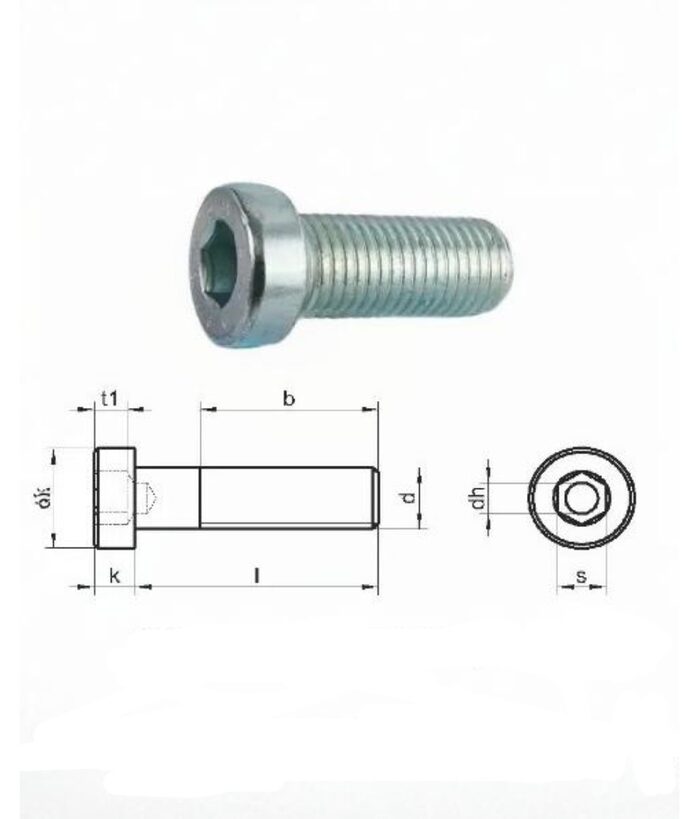

  • Схема: винт с внутренним шестигранником ГОСТ 11738-84
    Винт с внутренним шестигранником — ГОСТ 11738-84 Заменители: DIN 912; ISO 4762

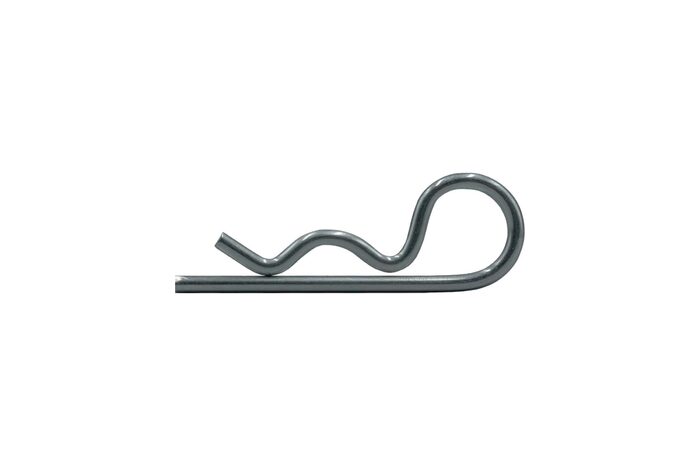

  • Схема: шплинт пружинный игольчатый DIN 11024
    Шплинт пружинный, игольчатый — DIN 11024 На каталоге — «Открыть DIN»

Файлы иллюстраций лежат в папке images/hardware/ (скачаны с CDN Tilda, как на ptresheniya.ru/hardware). При расхождениях ориентируйтесь на действующие НД и ЕСКД.
